這幾天交給學弟去做，學弟將GPS訊號抓到後順便將訊息字串給處理了一下整體上做的還不錯!
先來看看我整理的影片吧
讓我們繼續往下看Arduino 如何接收處理GPS訊號
電路接線與參數:(以下圖片點圖可放大)
 |
| 這個圖稍微與實際電路不同，這是示意圖(接線有點錯誤就是了) |
準備材料:
市面上有許多GPS的晶片模組，依照不同規格價格大約在300~5000元不等。這邊我使用了多種不同的GPS模組來接收訊號，不過這邊我只介紹一種。
- Arduino開發版
- GPS模組(ut_gps_c_0622a)
- LCD版
- USB線
 |
| GPS模組內部電路 |
由電路圖我們可以知道我們總共需要接VDD、CPU_TX、CPU_RX以及兩個接地。而廠商提出的規格書中提到模組的VDD電壓需輸入3.3V才可以驅動模組，而我們的Arduino上面剛好有一個腳位可以提供3.3V的電壓，但是如果你的Arduino板子是使用USB來供電則"可能"會發生電流不足的情形，因為Arduino只提供100mA的電流!!這一點的電流沒辦法驅動GPS，所以我們必須外接電源來解決這個問題。
如果你今天Arduino只有街上一個GPS模組，那麼就不用在使用變壓器!只要使用USB供電即可。
如果你今天Arduino只有街上一個GPS模組，那麼就不用在使用變壓器!只要使用USB供電即可。
 |

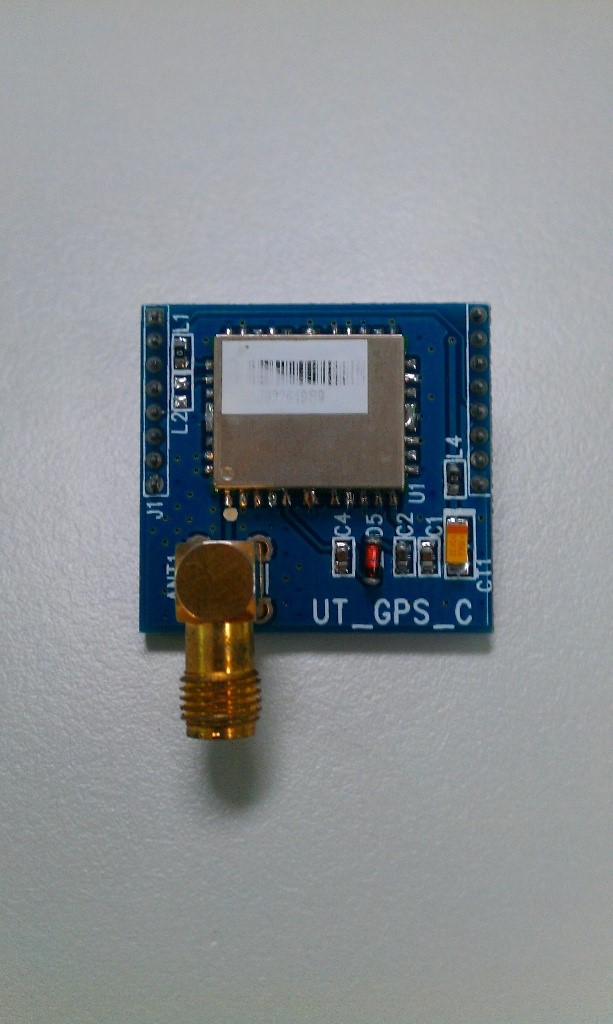

| GPS模組 |
電源的問題解決之後，我們接下來將模組上的CPU_RX與CPU_TX分別接到Arduino上的TX與RX，這樣Arduino就會一直傳送TTL的訊號跟GPS模組做溝通傳遞訊號。
腳位接法
GPS
|
Arduino UNO
|
|
1
|
VDD(Pin2)
|
5V
|
2
|
GND(Pin15)
|
GND
|
3
|
GND(Pin16)
|
GND
|
4
|
CPU_TX(Pin16)
|
RX(Pin0)
|
5
|
CPU_RX(Pin16)
|
TX(Pin1)
|
當TX與RX都接好之後(如下圖)，接上USB線後我們在電腦上打開可以查看COM訊號的軟體(Realterminal、AccessPort、超級終端機、putty…等)，設定好9600 baud rate上就可以接收到GPS訊號。
GPGGA - 全球定位系統資料
GPGSA - GPS精準度及可使用的衛星資訊
GPGSV - 可連結的衛星詳細資訊
GPRMC - 簡易的GPS位置資訊(訊息較短.適合傳輸用)
一、未做字串處理的GPS模組訊號
因為GPS會藉由Serial port一直輸出到電腦上，所以基本上不需要燒入程式碼就可以收到訊息。但如果ArduinoTX、RX 不是接上0 & 1port !那麼請打開Arduino IDE的SoftwareSerial範例，將mySerial改為自己需要的port!!這樣就可以把其它的port當作 TX、RX 來使用
程式碼如下:
SoftwareSerial mySerial(3, 4); // 設定Arduino板子上RX,TX
void setup()
{
Serial.begin(9600); //COMPORT鮑率
mySerial.begin(9600);//GPS
}
void loop() // run over and over
{
if (mySerial.available())
Serial.write(mySerial.read());
if (Serial.available())
mySerial.write(Serial.read());
}
- 如果是複製上面程式碼的人，會發現到程式編譯完會出現錯誤!沒錯 是因為我故意把一行程式碼拿掉，請自己修正。
- 為什麼要換其他的port不使用0與1呢?因為TX與RX內部有電阻，可能會將我們的訊號給降低，所以盡量避免使用
格 式： $GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,<12>*hh<CR><LF>
$GPRMC,024813.640,A,3158.4608,N,11848.3737,E,10.05,324.27,150706,,,A*50
說 明：
字段 0：$GPRMC，語句ID，表明該語句為Recommended Minimum Specific GPS/TRANSIT Data（RMC）推薦最小定位信息
字段 1：UTC時間，hhmmss.sss格式
字段 2：狀態，A=定位，V=未定位
字段 3：緯度ddmm.mmmm，度分格式（前導位數不足則補0）
字段 4：緯度N（北緯）或S（南緯）
字段 5：經度dddmm.mmmm，度分格式（前導位數不足則補0）
字段 6：經度E（東經）或W（西經）
字段 7：速度，節，Knots（一節也是1.852千米／小時）
字段 8：方位角，度（二維方向指向，相當於二維羅盤）
字段 9：UTC日期，DDMMYY格式
字段10：磁偏角，（000 - 180）度（前導位數不足則補0）
字段11：磁偏角方向，E=東，W=西
字段12：模式，A=自動，D=差分，E=估測，N=數據無效
字段13：校驗值
 |
| 左圖: 連上衛星後 右圖: 與衛星連線中 |
 |
| 左圖: 連上衛星後 右圖: 與衛星連線中 Port每個人都會不同請查看自己的Arduino |
能夠接收到GPS訊息之後，我們可以藉由一套免費的軟體Visual GPS來幫我們查看這些GPS訊號到底是在說明什麼訊息。
 |
| 左圖: 連上衛星後 右圖: 與衛星連線中 |
二、做字串處理的GPS模組訊號
接下來這邊我們只要將接收到的訊號做字串處理然後輸出至LCD版上即可。
這邊程式碼的部分Arduino一試就上手的書中都有等教完作業我再放上來
 |
| 左圖: 與衛星連線中 右圖: 連上衛星後 |
 |
| 顯示經緯度在LCD版上 |
 |
| 目前時間 |
原先是想先藉由電腦將GPS座標儲存下來成為CSV、KML檔案再匯入GoogleMap的我的地圖中，使得地圖可以畫出我們走過的座標，但最近比較忙所以先稍微寫了一個C#的小程式，這個程式可以將GPS的訊號傳回電腦中，然後在GoogleMap中做顯示。
一些實驗過程的圖片
 |
| Arduino |
 |

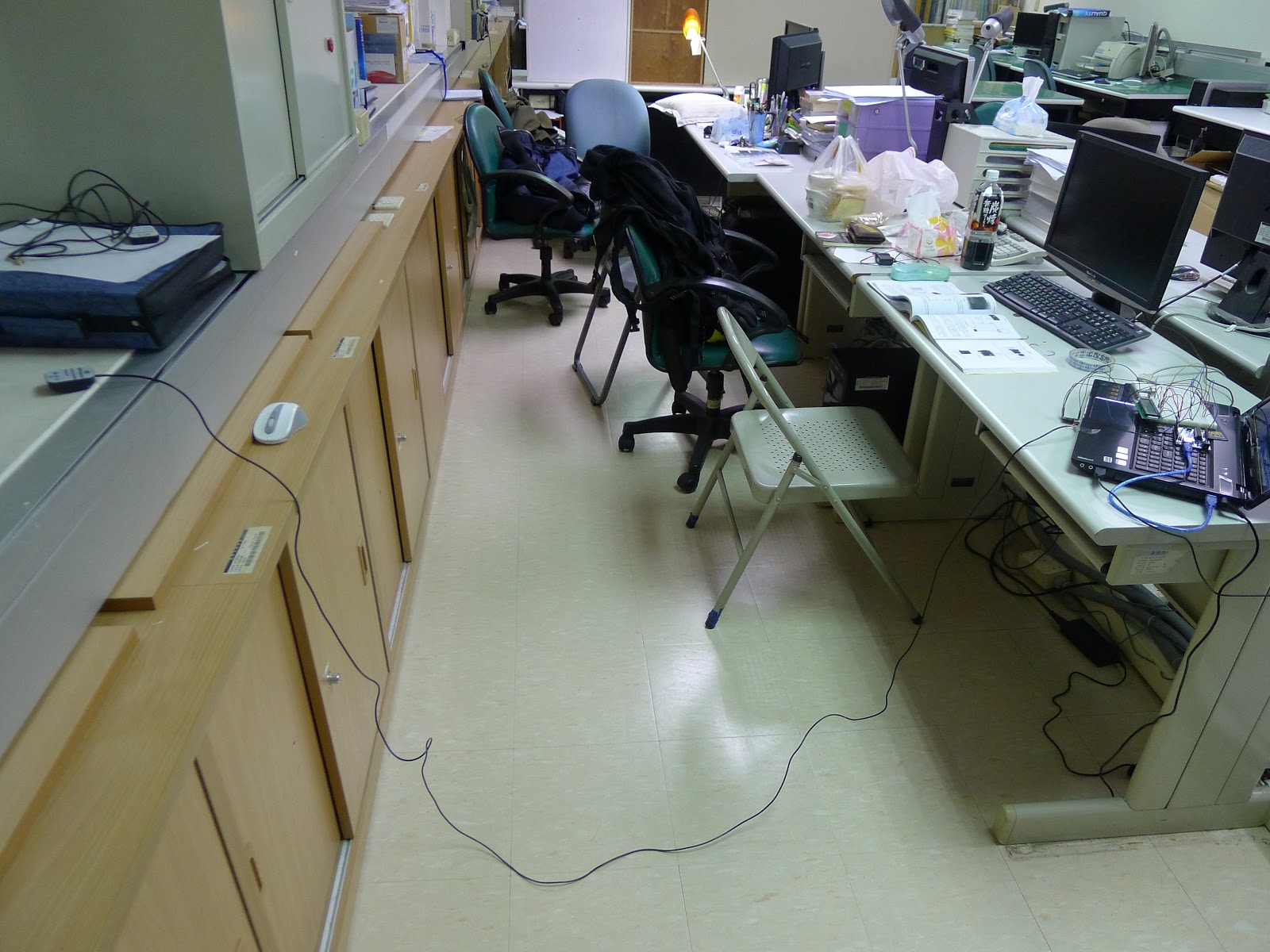

| GPS天線靠窗就可以使用 |
 |

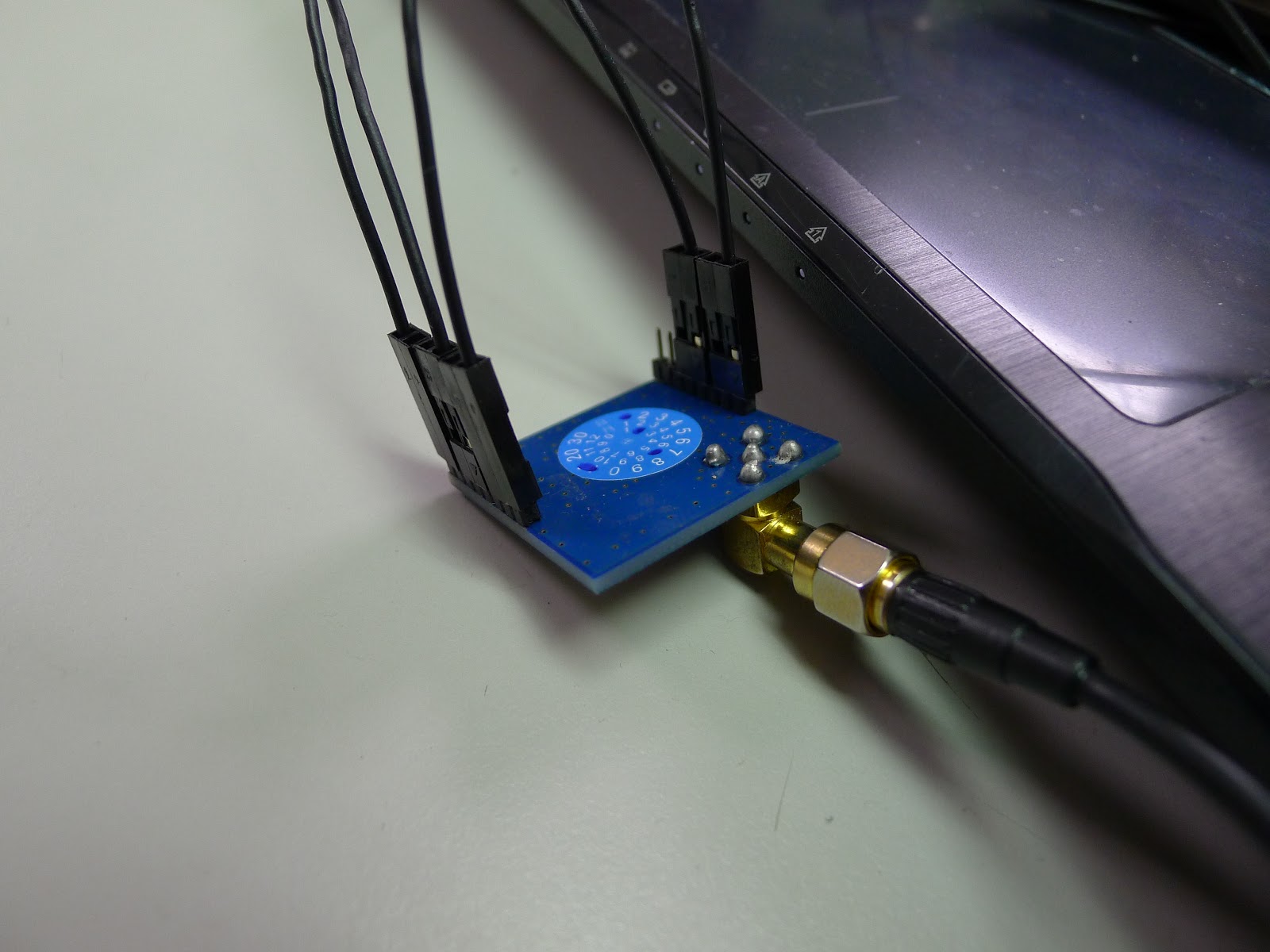

| GPS |
 |
| 天線 |
 |
| 在室內也是可以使用的 |
最後附一下GPS的規格
| 內容 | 規格 |
| 模組廠家 | JRC |
| 晶片組 | JRC第九代單晶片 |
| 通道 | 88通道（66個捕獲通道，22個追蹤通道） |
| 啟動時間 | <1.5s（熱啟），<34s（溫啟），<35s（冷啟） |
| 重捕獲 | <1s |
| 數據I/O界面 | 9600bps（TXD、RXD） |
| 數據輸出格式 | NMEA 0138 Format v3.01 |
| 靈敏度 | -163dBw（Tracking） |
| 精確度 | <3m Static 0.1m/sec Dynamic |
| 功耗 | 38mW@tracking 50mW@acquisition |
| 坐標 | WGS84 |
| 界面電平 | TTL電平 |
| 模組尺寸 | 15.9mm（L）×13.1mm（W）×2.5mm（H） |
| 模組電源 | 2.7～4.2V 3.3V@typical |
要其它便宜的GPS模組可以上網找尋
intimeinfo SIRF3 VK2525..等
